یک دیسک چرخ ستاره تغذیه پریفرم از نوع پیوندی، با دیسک اجاق گاز و چرخ ستاره متصل، تغذیه پریفرم یک به یک قابل اعتماد و پایدار، که اطمینان حاصل می کند که پریفرم ها حذف نمی شوند.
سیستم انتقال: سنبه 1 در 1 حرکت می کند و به آرامی و به طور مداوم کار می کند.
سیستم تخته انعکاس سرامیکی: برای دستیابی به راندمان انعکاس بالا، صرفه جویی در مصرف برق و راندمان بالا، از تخته بازتاب سرامیکی سوئیسی استفاده کنید.
تغییر دادنسیستم زمین
بعد از پریفرم از فر خارج می شود، پیچ گام متغیر به سرعت گام را از فاصله پریفرم (38.1 میلی متر) به 80 میلی متر مورد نیاز برای دمیدن قالب بطری تغییر می دهد. پیچ 360 درجه می چرخد (در مقایسه با گام متغییر عقب و جلوی سنتی)، سایش و سر و صدا را کاهش می دهد و تجهیزات را سریعتر و پایدارتر می کند.
واحد کشش
سروو موتور محرک، دنده و سیستم قفسه برای دستیابی به سرعت بالا.
شیر دمنده فشار بالا ترکیبی
بدنه سوپاپ حساس عمل میکند و دارای سرعت پاسخگویی سریع، با چرخه زمانی کوتاه، افزایش ظرفیت تولید و کاهش مصرف انرژی است.
واحد بستن: 4 سروو موتور دو صفحه ای کاهنده را برای بستن و باز کردن به حرکت در می آورد، سیستم بادامک پایین برای باز و بسته شدن قالب با هم کار می کند.
سیستم خارج کردن بطری
1. اتخاذ ساختار دمنده بالا و پایین برای اطمینان از اینکه بطری به سرعت و روان وارد مجرای هوا می شود.
2. یک ساختار تامین هوای مجزا با چرخهای جهانی که در پایین برای حرکت سریعتر به داخل و خارج نصب شدهاند، که آن را برای جایگزینی سریع قالب راحت میکند.

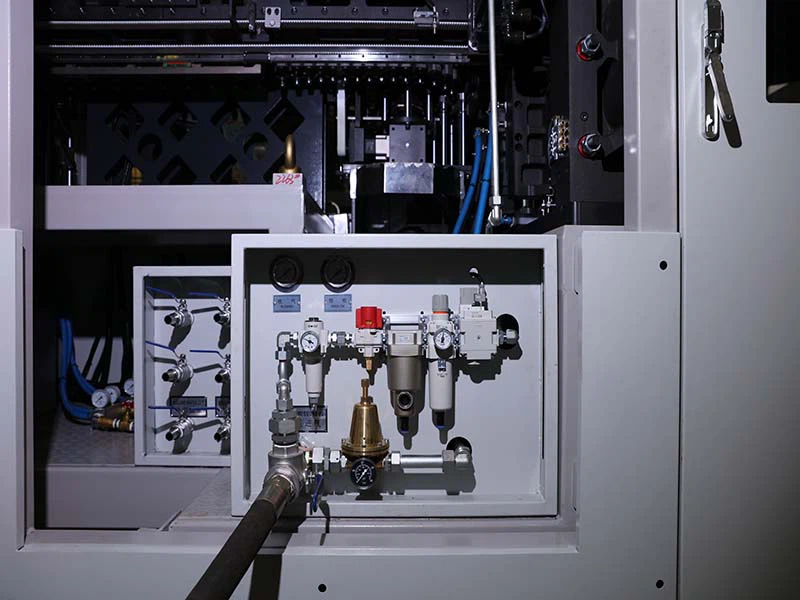

سیستم ورودی هوا
آب خنک کننده منبع هوا در ورودی متمرکز است و از خطوط لوله خارجی بی نظم جلوگیری می کند. کل مجموعه از اجزای SMC ژاپنی استفاده می کند و منبع هوا را پایدارتر می کند.
قالب بطری
این محصول از جنس آلومینیوم 7075 ساخته شده و صاف و براق است. کل مجموعه قالبها از کانالهای بزرگ آب برای تسریع گردش آب خنککننده، کاهش انسداد و تسریع شکلدهی محصول و افزایش راندمان تولید استفاده میکنند.
عکس های سه بعدی ماشینی
اندازه ماشین
مشخصات ماشین
|
مدل |
واحد |
RL-6III |
RL-8II |
RL-8III |
RL-10III |
|
|
سیستم بستن |
تعداد حفره |
حفره ها |
6 |
8 |
8 |
10 |
|
سکته مغزی قالب |
میلی متر |
0-90 |
0-130 |
0-90 |
0-90 |
|
|
سکته کششی |
میلی متر |
250 |
340 |
250 |
250 |
|
|
سکته مغزی پایین |
میلی متر |
30 |
50 |
30 |
30 |
|
|
زمین حفره |
میلی متر |
80 |
114.3 |
80 |
80 |
|
|
زمین گرمایش |
میلی متر |
44.48 |
50.8 |
44.48 |
44.48 |
|
|
تعداد دارنده |
PCS |
128 |
128 |
128 |
138 |
|
|
ظرف |
حداکثر حجم ظرف |
لیتر |
0.7 |
1.5 |
0.7 |
0.7 |
|
حداکثر قطر گردن |
میلی متر |
30 |
30/38 |
30 |
30 |
|
|
حداکثر ارتفاع |
میلی متر |
90 |
120 |
90 |
90 |
|
|
حداکثر قطر ظرف |
میلی متر |
65 |
95 |
65 |
65 |
|
|
حداکثر ارتفاع کانتینر |
میلی متر |
250 |
320 |
250 |
250 |
|
|
※ خروجی نظری |
B.P.H |
12000 |
12000-14000 |
16000 |
20000 |
|
|
سیستم الکتریکی |
کوره حرارتی |
واحدها |
4 |
8 |
6 |
8 |
|
جعبه*کانال |
层 |
9 |
10 |
9 |
10 |
|
|
تعداد لامپ |
عدد |
36 |
80 |
54 |
80 |
|
|
قدرت گرمایش |
KW |
44 |
96 |
65 |
96 |
|
|
توان متوسط |
KW |
20 |
38 |
25 |
30 |
|
|
برق نصب شده |
KW |
75 |
108 |
85 |
108 |
|
|
ولتاژ |
ولتاژ |
220 ولت / 380 ولت / 50 / 60 هرتز / 3 فاز |
220 ولت / 380 ولت / 50 / 60 هرتز / 3 فاز |
220 ولت / 38 ولت / 50 / 60 هرتز / 3 فاز |
220 ولت / 380 ولت / 50 / 60 هرتز / 3 فاز |
|
|
سیستم هوا |
فشار عملیاتی |
کیلوگرم بر سانتی متر مربع |
7 |
7 |
7 |
7 |
|
فشار دمیدن |
mpa |
2.5-3.5 |
2.5-3.5 |
2.5-3.5 |
2.5-3.5 |
|
|
مصرف کننده هوا با فشار بالا |
L/min |
6 |
8 |
8 |
10 |
|
|
冷却水规格 سیستم چیلر |
درجه حرارت |
درجه |
10-15 |
10-15 |
10-15 |
10-15 |
|
فشار |
Mpa |
0.4 |
0.4 |
0.4 |
0.4 |
|
|
نرخ جریان |
L/min |
80 |
80 |
80 |
80 |
|
|
قدرت گرمایش |
HP |
8 |
10 |
8 |
10 |
|
|
دستگاه |
L×W×H (بعد ماشین) |
M |
5.8*2.0*2.5 |
7.2*2.1*2.8 |
7.0*2.0*2.5 |
7.2*2.1*2.8 |
|
وزن دستگاه |
کیلوگرم |
7000 |
10000 |
9000 |
10000 |
|
